秋月電子のNJM4580DD使用ヘッドホンアンプキットの組み立て

f:id:Kurene:20220117235347p:plain:w500

アナログ回路・電子工作の勉強と、オペアンプによる音質の違いを検証するため、

秋月電子のNJM4580DD使用ヘッドホンアンプキットを組み立ててみました。

akizukidenshi.com

2回路入りのオペアンプ、NJM4580DDを使ったヘッドホンアンプキットです、45mm×45mmサイズの基板に収めました。相互接続性を考慮し入出力および電源のGNDが共通になっております。オペアンプの入門用、学習用に最適です。

お値段は 1個 ¥540(税込)。

キットとして含まれているパーツは以下になります。

f:id:Kurene:20220117235608p:plain:w400

少なくとも電源・電池やステレオミニプラグのオス-オスのケーブルなどは購入しておくほうが良いと思います。

akizukidenshi.com

akizukidenshi.com

基盤としては以下のようになっています。

基本的に組立説明書に従って取り付ければよいのですが、特に電解コンデンサの極性には注意する必要があります。

f:id:Kurene:20220117235840p:plain:w300

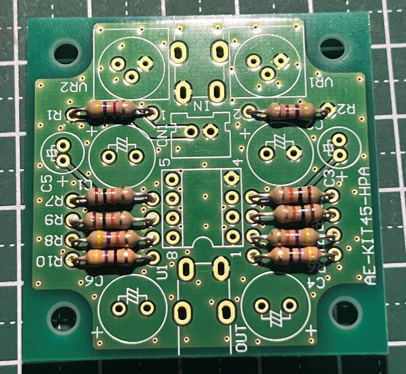

組立説明書に従い、まずはカーボン抵抗からはんだ付けしていきます。

  • R6, R10: 黄紫黒金 (47 Ω)
  • R1, R2: 黄紫赤金 (4.7k Ω)
  • R3, R5, R7, R9: 茶黒橙金 (10k Ω)
  • R4, R8: 黄紫橙金 (47k Ω)

カラーコードが似ていて紛らわしいので注意してください。

f:id:Kurene:20220117235651p:plain:w400

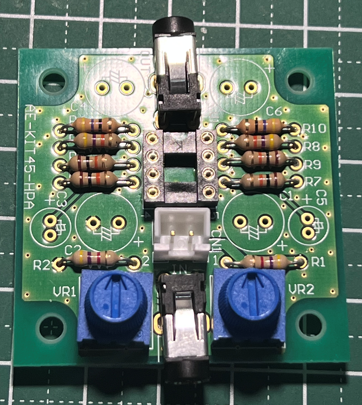

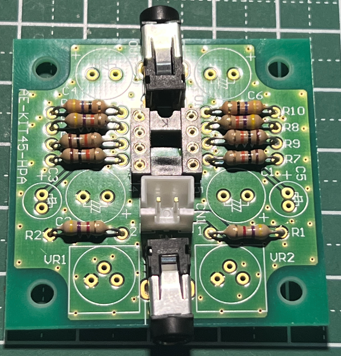

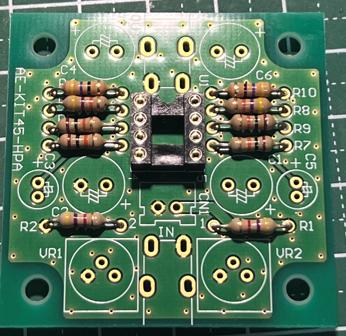

次にオペアンプ実装用のICソケット、ステレオミニジャック、電源コネクタ、半固定ボリュームの順に取り付けていきます。

f:id:Kurene:20220117235702p:plain:w400

f:id:Kurene:20220117235734p:plain:w400

f:id:Kurene:20220117235748p:plain:w400

最後に、極性に十分注意しながら電解コンデンサを取り付ければ完成です。

f:id:Kurene:20220117235347p:plain:w400

付属のオペアンプはNJM4580DDですが、音質を比較したかったのでMUSES01MUSES02などを購入しました。

近々音質を聞き比べてみた感想をまとめたいと思います。

参考Webページ

回路の理解のために参考にしたWebページです。
